en cours Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par lucsimonsaive le Mar 26 Avr 2016, 21:21

Diorama Mistel 1 - les préparatifs d'un grand BOUM

26.04.2016 Jour1: Intro & description des kits

Ce montage s'inscrit dans le cadre d'un concours pour les 4 ans du forum 1-72.
Et comme je sévi, avec un égal plaisir, sur 3 forums: (1-72 + Les Maquettistes + Dioramas.forumactif ), je vous propose d'en découvrir le montage.

L'idée est de représenter la préparation d'un Mistel 1 vers la fin de la guerre, en 1945.
Je situerai la scène dans une usine, ou dans la cour de cette usine.
Je pense représenter le mur de fond et celui de droite pour avoir une scène semi-ouverte, un peu comme au théâtre.

La base du dio repose sur cette magnifique boite de chez ITALERI:



Le décor sera entièrement fait maison !  Scratch à 100%

Pour l'inspiration, je part sur ces 2 images:




Je pense compléter avec un palan ou une grue.
Comme il doit impérativement rentrer dans ma "chtite vitrine", la base ne pourra pas dépasser 32 x 35 cm.


En complément, nous aurons 3 kits:

1) "un Général en tournée d'inspection".
Pour ce faire, je vais détourner cette boite ACE:



2) un camion de transport ou équipé d'une grue (on verra plus tard):
Pour  ce faire je vais partir de ce kit ICM que j'adapterai.



3) Enfin, il me faut une bonne équipe de mécaniciens en tous genres:



avatar
lucsimonsaive
"dioram.a.fficionado"


Messages : 239
Date d'inscription : 06/09/2015
Age : 53
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par Anthony76 le Mar 26 Avr 2016, 21:23

No vivement la suite
avatar
Anthony76
"dioram.a.ddicte"


Messages : 1445
Date d'inscription : 02/04/2016
Age : 33
Localisation : OISSEL NORMANDIE

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par 250gto le Mar 26 Avr 2016, 21:26

te connaissant , va encore y avoir du lourd par ici No

_________________


----------------------------

laurent.
avatar
250gto
Admin
Admin

Messages : 8678
Date d'inscription : 04/12/2013
Age : 48
Localisation : angouleme

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par lucsimonsaive le Mar 26 Avr 2016, 21:29

Diorama Mistel 1 - les préparatifs d'un grand BOUM

26.04.2016 Jour1: Description détaillée des kits.


Commençons avec la vedette: Mistel 1 - revue du kit ITALERI.

C'est certainement un kit à acheter "les yeux fermés", surtout en Belgique, où je l'ai acquis pour 21 € TTC. Smile

Là j'avoue que nous "les Gaulois du Nord" on est mieux lotis que vous les pôvres "Gaulois du Sud" concernant les prix des maquettes
(en général 30 à 40% moins cher).

Non seulement ITALERI nous propose un modèle original, mais en plus il ne se moque pas du client, en offrant un kit de bonne qualité à prix réduit.

Ouvrons la jolie boite et découvrons:
- 2 sachets (1 pour le JU88 + 1 pour le Bf 109F),
- une grande notice très claire (en 6 langues) de 10 pages,
- un set de décalcos pour les 2 avions.



La plasturgie du Ju88: 2 grandes grappes; 84 pièces
- bonne qualité d'ABS gris clair, un peu plus rigide que celle des "nouveaux AIRFIX", pour comparer.
- moule de qualité: très peu de bavures, mais il faut surveiller les "marques d'éjection" sur les intérieurs !
- gravure, fine, en creux, les détails sont très bien réalisés,
- pas de verrières puisque le cockpit est remplacé par un nez à charge explosive.




La plasturgie du Bf 109: 3 grappes; 81 pièces + 4 pièces pour la verrière (2 configurations)

Ce "demi kit" étant tiré d'un kit pour le Bf 109 seul, ITALERI offre le choix de le configurer:
- soit un réservoir d'appoint, (le plus logique pour une configuration sur Mistel),
- soit une bombe. (elle ira dans la boite à rabiots).
- La qualité et la finesse de la plasturgie sont identique aux précédentes.
- Les verrières manquent un peu de finesse et de transparence, mais un bon polissage devrait améliorer tout ça.
- intéressant: les 2 demi carlingues sont enrichies de détails assez proprement réalisés.







Le set de décalcomanies est de bonne qualité, fin et parfaitement net.



Parcourons la notice (en 6 langues): net et précise, sans fioritures.








Voilà donc une excellent base pour ce diorama !
ITALERI la conseille pour modéliste, à partir de 14 ans; c'est un minimum pour exploiter son potentiel.
.
.
Revue des kits d'accompagnement.

1) : le camion: Krupp L2H 143:



Le canon restera au garage, et pour le camion, il faudra prévoir de le transformer, pour lui ajouter:
- soit une benne convenable,
- soit une grue.  Suspect
  Et oui ! Pourquoi pas
Au fond, nos petit bricoleurs germains étaient habiles mécaniciens et débrouillards  bom

Le kit ICM est de bonne facture.
Les pièces sont proprement moulées; ils faudra prévoir un peu de nettoyage, mais rien d'exceptionnel.




La notice de montage est de la nouvelle génération: propre & efficace:
Je vous met aussi celle du canon, pour ceux que ça pourrait intéresser.





.

2) ACE: la voiture du "haut gradé" en inspection: KfZ 21



Bon, pas de surprise, c'est du "ACE" = "kit short run, un tantinet graveleux et empâté".
Une bonne séance d'ébavurage et nettoyage est requise, mais j'ai déjà  vu pire.

Le Général à une bonne tête   lol!
La notice est spartiate mais parfaitement claire, donc efficace.
On en a pour son argent







.

3) Airfix  WWII Luftwaffe Personnel



Là j'avoue que la surprise est "plutôt bonne"  Idea

Certe nous avons encore à faire aux éternelles figurines en plastic mou, type Poly-Propylène    Wink
mais les moulées sont plus propres que celles que j'ai utilisées sur mon grand dio du Handley Page.

Voici les pauses décrites au verso, puis quelques unes des figurines:




.
Voilà, tout est prêt pour se "lancer dans une nouvelle aventure"   Idea

avatar
lucsimonsaive
"dioram.a.fficionado"


Messages : 239
Date d'inscription : 06/09/2015
Age : 53
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par 250gto le Mar 26 Avr 2016, 21:33

Là j'avoue que nous "les Gaulois du Nord" on est mieux lotis que vous les pôvres "Gaulois du Sud" concernant les prix des maquettes (en général 30 à 40% moins cher). a écrit:

et vous faites payer le double en fdp que nous gaulois du sud , et nous on oublie pas de payer nos commandes Very Happy Very Happy Very Happy Very Happy

_________________


----------------------------

laurent.
avatar
250gto
Admin
Admin

Messages : 8678
Date d'inscription : 04/12/2013
Age : 48
Localisation : angouleme

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par lucsimonsaive le Mar 26 Avr 2016, 21:38

250gto a écrit:

et vous faites payer le double en fdp que nous gaulois du sud , et nous on oublie pas de payer nos commandes Very Happy Very Happy Very Happy Very Happy


Aaaaarrrrrgh !  Le traître ! affraid

Il me poignarde dans le dos


Question
avatar
lucsimonsaive
"dioram.a.fficionado"


Messages : 239
Date d'inscription : 06/09/2015
Age : 53
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par 250gto le Mar 26 Avr 2016, 21:43

alien alien alien alien

_________________


----------------------------

laurent.
avatar
250gto
Admin
Admin

Messages : 8678
Date d'inscription : 04/12/2013
Age : 48
Localisation : angouleme

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par 250gto le Mar 26 Avr 2016, 21:48

par contre c'est vrai que les kits sont moins chers, j'avais achete mon sous au 72 a bruxelles , pas loin de 20 euros d'ecart

_________________


----------------------------

laurent.
avatar
250gto
Admin
Admin

Messages : 8678
Date d'inscription : 04/12/2013
Age : 48
Localisation : angouleme

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par cdbiggles le Mar 26 Avr 2016, 22:13

Les maquettes Italeri ont l'air vraiment de bonne qualité,trés fines.
Le dio risque d'être superbe!

Chris

_________________
avatar
cdbiggles
dioram.A.nimateurs
dioram.A.nimateurs

Messages : 3750
Date d'inscription : 05/10/2014
Localisation : Savoie

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par paul2012 le Sam 30 Avr 2016, 11:11

Merci pour la revue des kits
avatar
paul2012
"dioram.a.ddicte"


Messages : 2401
Date d'inscription : 16/05/2015
Age : 17
Localisation : Ardèche

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par lucsimonsaive le Jeu 05 Mai 2016, 12:14

Diorama Mistel 1 - les préparatifs d'un grand BOUM

05.05.2016  Jour 2: Mistel 1:  Ju-88 mise en croix.


Coucou les copains !  Sad

Après quelques jours pénibles à jouer la planche,  Like a Star @ heaven    mon vieux dos se calme un peu   No

Du coup les affaires reprennent !  Exclamation

Bonne surprise sur ce kit ITALERI:
- le plastic est un Poly-Styrène (PS) qui se travaille aisément et se colle à la perfection.
- les ajustements sont plutôt réussis, enfin jusqu'ici ; pourvu que ça dure.   Smile

La mise en croix s'est passé sans problème.

Voici les premières photos du Ju-88.







avatar
lucsimonsaive
"dioram.a.fficionado"


Messages : 239
Date d'inscription : 06/09/2015
Age : 53
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par Anthony76 le Jeu 05 Mai 2016, 14:08

No , hate de voir la suite
avatar
Anthony76
"dioram.a.ddicte"


Messages : 1445
Date d'inscription : 02/04/2016
Age : 33
Localisation : OISSEL NORMANDIE

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par paul2012 le Jeu 05 Mai 2016, 14:27

Une belle mise en croix, vivement la suite...
avatar
paul2012
"dioram.a.ddicte"


Messages : 2401
Date d'inscription : 16/05/2015
Age : 17
Localisation : Ardèche

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par 250gto le Jeu 05 Mai 2016, 17:54

ca y est c'est parti, bonne nouvelle pour ton dos, au moins avec ce modele t'auras pas a te casser la tete pour detailler le pit Very Happy

_________________


----------------------------

laurent.
avatar
250gto
Admin
Admin

Messages : 8678
Date d'inscription : 04/12/2013
Age : 48
Localisation : angouleme

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par paul2012 le Jeu 05 Mai 2016, 17:57

C'est sûr que l'intérieur va être un peu vide en comparaison à mon ju-88
avatar
paul2012
"dioram.a.ddicte"


Messages : 2401
Date d'inscription : 16/05/2015
Age : 17
Localisation : Ardèche

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par 250gto le Jeu 05 Mai 2016, 18:01

j'l'avais fait aussi ...............mais pas en version faignant ................ Embarassed





Very Happy Very Happy Very Happy

_________________


----------------------------

laurent.
avatar
250gto
Admin
Admin

Messages : 8678
Date d'inscription : 04/12/2013
Age : 48
Localisation : angouleme

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par paul2012 le Jeu 05 Mai 2016, 18:04

Je ne sais pas pourquoi mais ça ne m'étonne pas du tout de toi.

Very Happy
avatar
paul2012
"dioram.a.ddicte"


Messages : 2401
Date d'inscription : 16/05/2015
Age : 17
Localisation : Ardèche

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par 250gto le Jeu 05 Mai 2016, 18:09

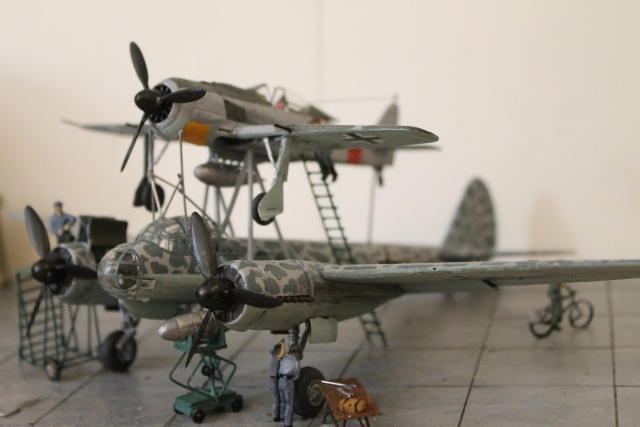

le ju88 est un revell et le 190, un airfix , le reste en scratch ..

_________________


----------------------------

laurent.
avatar
250gto
Admin
Admin

Messages : 8678
Date d'inscription : 04/12/2013
Age : 48
Localisation : angouleme

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par paul2012 le Jeu 05 Mai 2016, 18:10

Mad
avatar
paul2012
"dioram.a.ddicte"


Messages : 2401
Date d'inscription : 16/05/2015
Age : 17
Localisation : Ardèche

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par 250gto le Jeu 05 Mai 2016, 18:12

juste ce qu'il faut ...... Arrow

_________________


----------------------------

laurent.
avatar
250gto
Admin
Admin

Messages : 8678
Date d'inscription : 04/12/2013
Age : 48
Localisation : angouleme

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par cdbiggles le Jeu 05 Mai 2016, 18:47

beaux débuts!la gravure à l'air d'être bien sur ce kit!

Chris

_________________
avatar
cdbiggles
dioram.A.nimateurs
dioram.A.nimateurs

Messages : 3750
Date d'inscription : 05/10/2014
Localisation : Savoie

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par lucsimonsaive le Jeu 05 Mai 2016, 18:50

250gto a écrit:j'l'avais fait aussi ...............mais pas en version faignant ................ Embarassed



Very Happy Very Happy Very Happy

Bon, ben dans mon infinie sagesse,... je ne relèverai pas la provocation ! Laughing


Même si son Mistel , il est vraiment très beau !


Je resterai de bois !

La vengeance étant un "plat qui se mange froid", c'est par "un diorama  "d'une écrasante supériorité" que je couperai le souffle au "petit vilain" ! alien  alien  alien  alien
avatar
lucsimonsaive
"dioram.a.fficionado"


Messages : 239
Date d'inscription : 06/09/2015
Age : 53
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par 250gto le Jeu 05 Mai 2016, 19:28

meme po peur du gaulois du nord !!!!!!!! Laughing Laughing Laughing Laughing Laughing Laughing Laughing

mais je suis sur que tu va nous faire quelque chose de grandiose ...

_________________


----------------------------

laurent.
avatar
250gto
Admin
Admin

Messages : 8678
Date d'inscription : 04/12/2013
Age : 48
Localisation : angouleme

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par lucsimonsaive le Ven 06 Mai 2016, 19:54

Diorama  Mistel 1 - les préparatifs d'un grand BOUM

05.05.2016  Jour 3: Mistel 1:  Ju-88 Trains d'atterrissage


Le beau temps nous apporte son lot de travaux dans le jardin.
Faut dire que ça fait si longtemps qu'on attendait le soleil  sunny, alors on en profite.

Malgré tout, j'ai trouvé un peu de temps pour avancer le Mistel.

La suite des travaux:
- pas mal de préparation de pièces: ébavurage et ajustage,
- je m'attaque au train d'atterrissage et aux puis des trains,
- peinture de base des hélices.

Après séchage complet, je passerai un petit ju gris clair et brun moyen.






avatar
lucsimonsaive
"dioram.a.fficionado"


Messages : 239
Date d'inscription : 06/09/2015
Age : 53
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par VMD-25 le Ven 06 Mai 2016, 21:39

Un sacré travail en perspective !!

Beau début !

Marc
avatar
VMD-25
"dioram.a.fficionado"


Messages : 220
Date d'inscription : 08/05/2015
Age : 47
Localisation : Besançon

Revenir en haut Aller en bas

en cours Re: Diorama Mistel 1 - les préparatifs d'un grand BOUM

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 8 1, 2, 3, 4, 5, 6, 7, 8  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
